vSphere连接iSCSI存储配置文档

技术博客 1年前 (2023) admin
6

目录

1.    实验目的... 2

2.    实验环境... 2

3.    实验步骤... 2

3.1.     vSphere网络主机端配置... 2

3.2.     CentOS7 搭建iSCSI服务器... 10

3.3.     配置iSCSI磁盘... 13

3.4.     验证iSCSI共享存储... 21

4.    备注... 34

1.   实验目的

本次实验主要是测试在vSphere环境下,多台主机连接共享存储,以创建集群环境,并验证虚拟机在各主机之间迁移而不中断服务。

2.   实验环境

本次采用1台CentOS7的linux服务器,创建iSCSI target,模拟iSCSI存储;采用3台vSphere主机,连接iSCSI存储,创建共享datastore使用。

iSCSI服务器:     10.111.67.126       CentOS 7.6

vSphere服务器: 10.111.110.88       vSphere 6.7

10.111.114.205     vSphere 6.7

10.111.119.116     vSphere 6.7

vCenter:             10.111.108.106     vCenter 6.7

3.   实验步骤

3.1.      vSphere网络主机端配置

客户端:已经安装好vsphere6.7的3台主机,IP地址分别是:

10.111.110.88

10.111.114.205

10.111.119.116

3.1.1.          在VMkernel适配器中点击添加网络

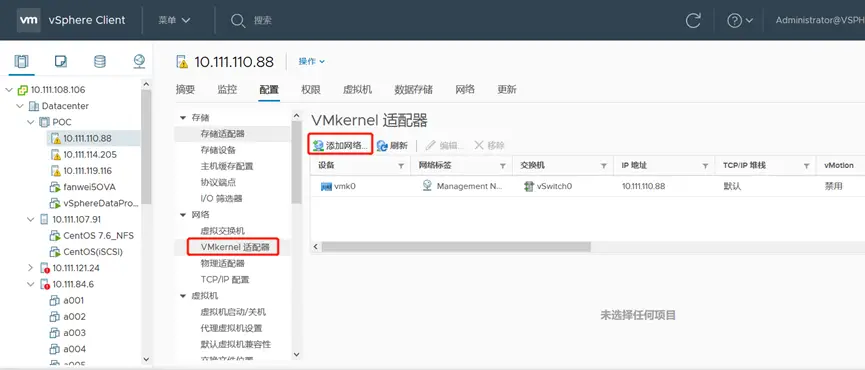

在VCenter中打开10.111.110.88的主机,点击配置->VMkernel适配器->添加网络

vSphere连接iSCSI存储配置文档

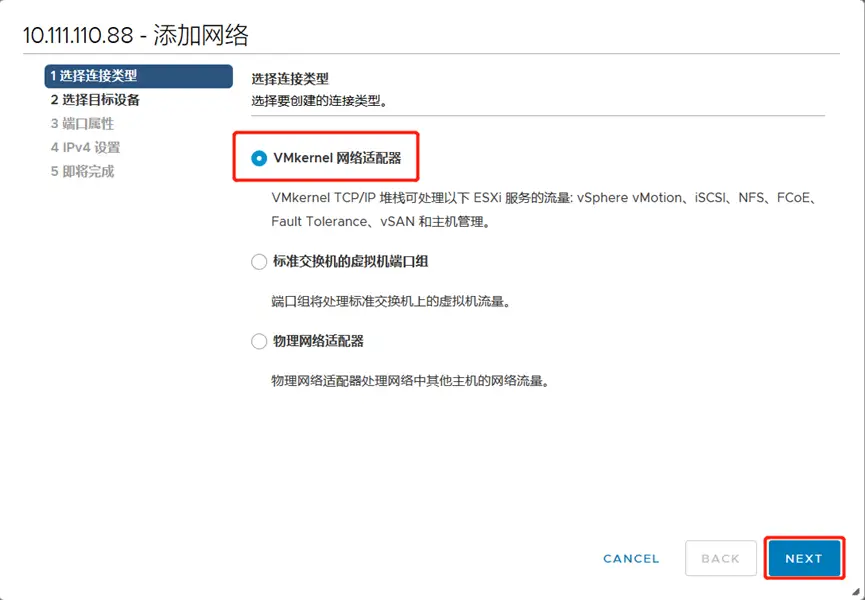

在弹出的对话框中选择“VMkernel网络设配器”,点击NEXT

vSphere连接iSCSI存储配置文档

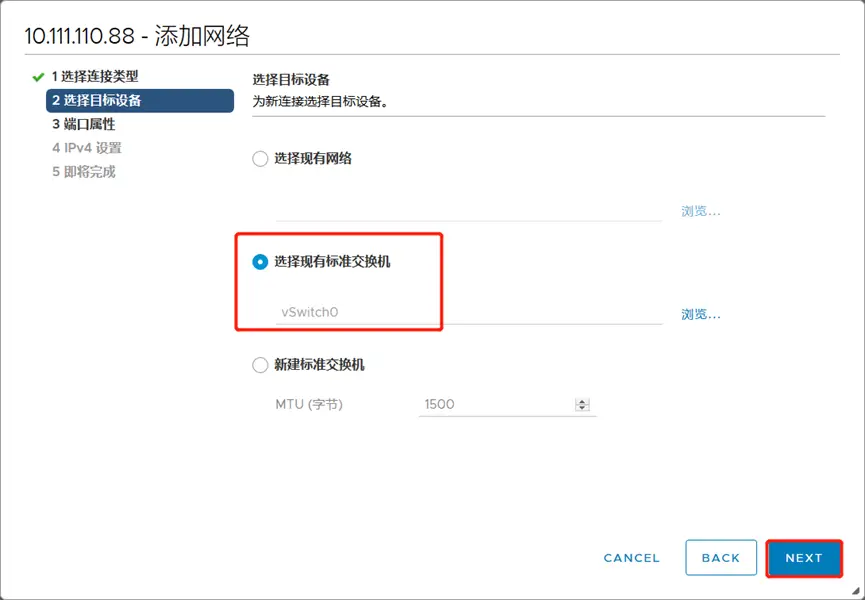

选择“选择现有标准交换机”,点击浏览

vSphere连接iSCSI存储配置文档

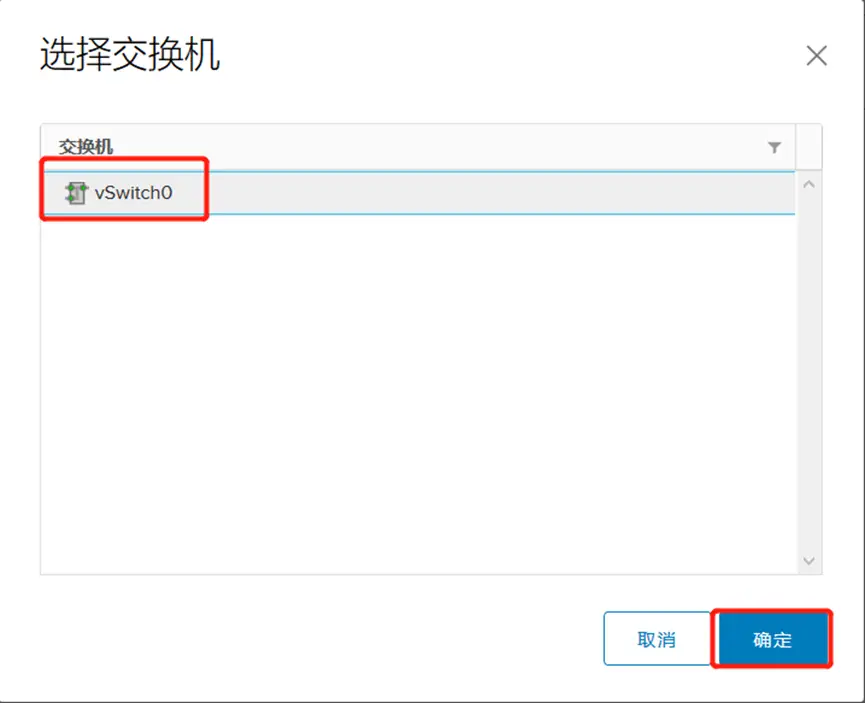

在弹出的对话框中选择我们本次要连接的标准交换机“vSwitch0“,点击确定

vSphere连接iSCSI存储配置文档

点击NEXT

vSphere连接iSCSI存储配置文档

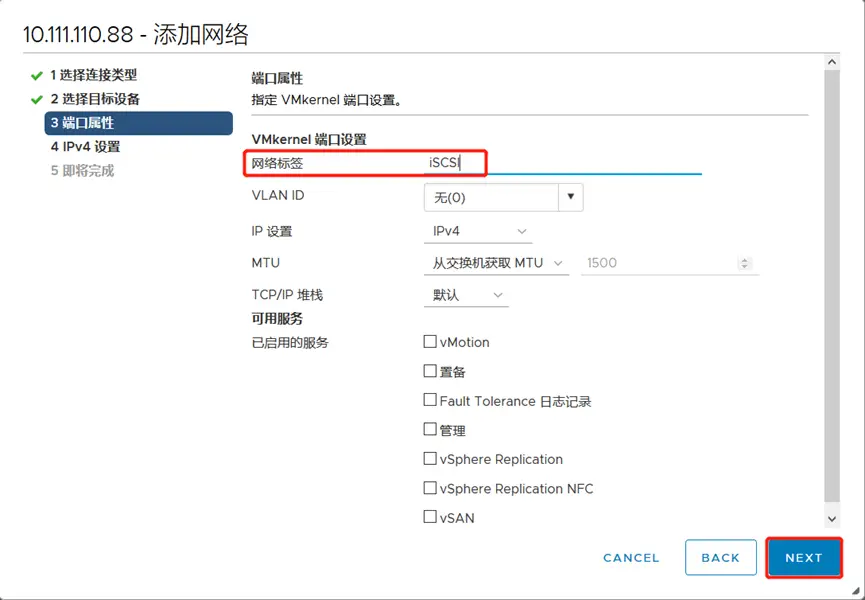

在网络标签处更改名字为“iSCSI“,点击NEXT

vSphere连接iSCSI存储配置文档

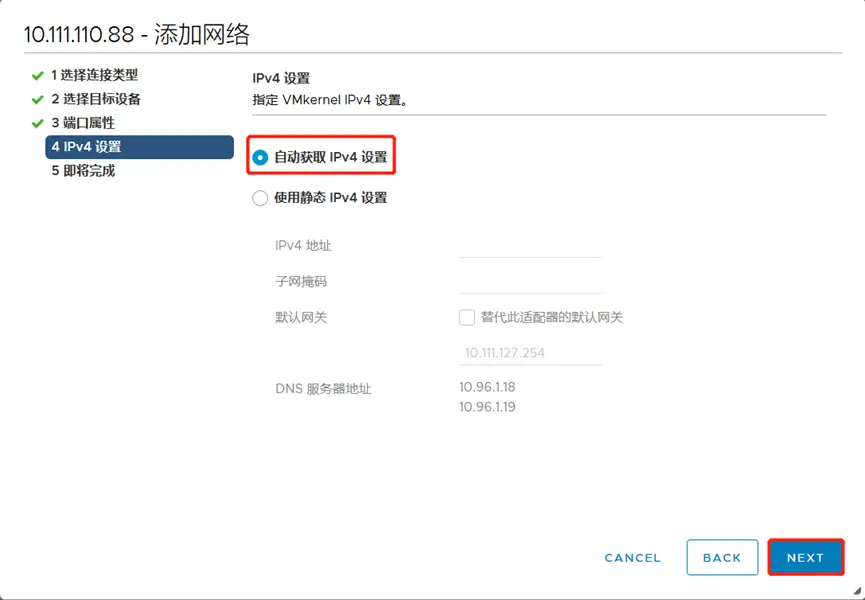

在IPv4设置处,配置IP地址,本文采用自动获取IPv4设置,点击NEXT

vSphere连接iSCSI存储配置文档

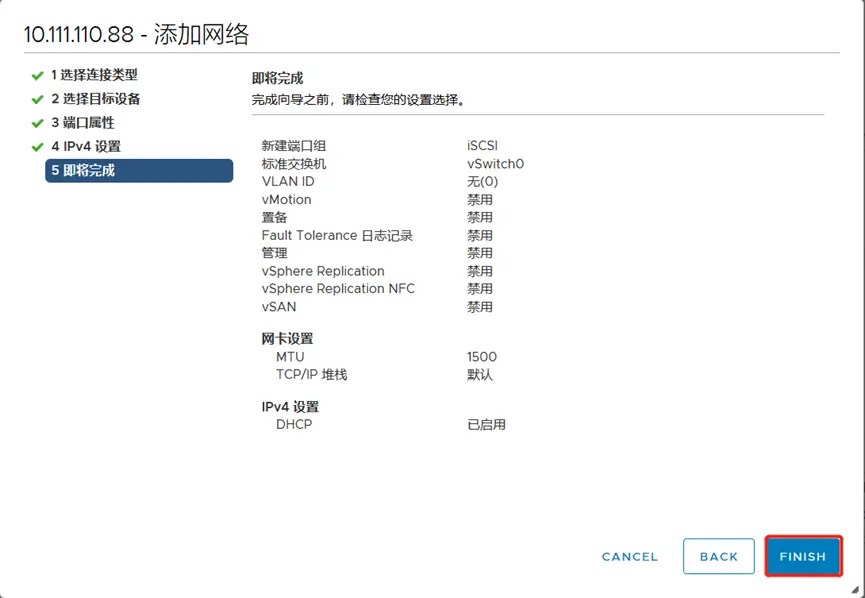

点击FINISH完成。

vSphere连接iSCSI存储配置文档

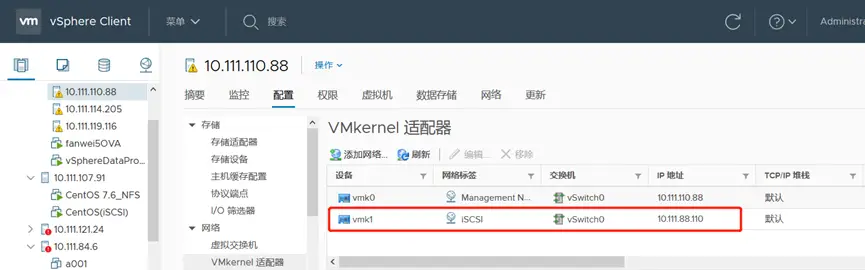

等待10秒钟,刷新后能看到vmk1已经获取到了IP地址

vSphere连接iSCSI存储配置文档

3.1.2.          配置iSCSI存储适配器

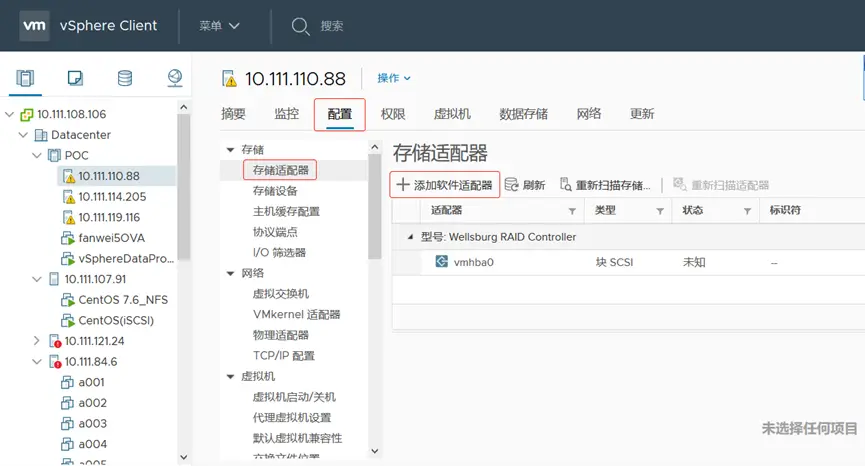

在VCenter中打开10.111.110.88的主机,点击配置->存储适配器->添加软件适配器

vSphere连接iSCSI存储配置文档

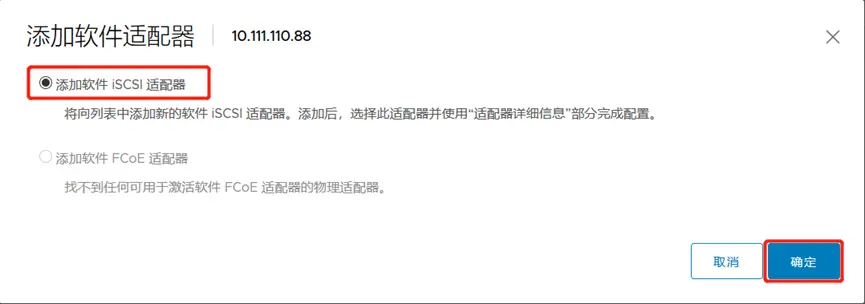

在弹出的对话框中选中“添加软件iSCSI适配器”,点击确定

vSphere连接iSCSI存储配置文档

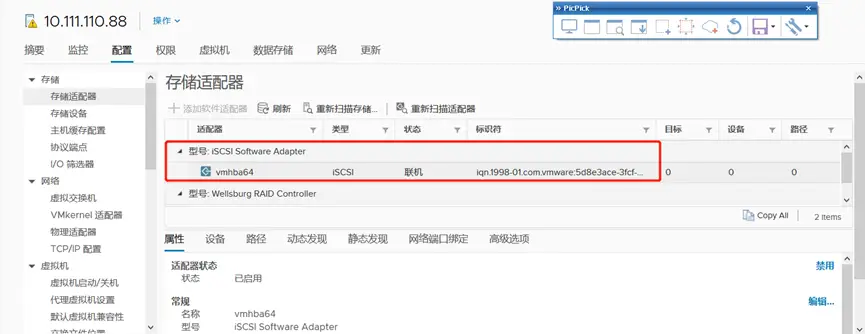

在存储设配器中就会创建了如下图的iSCSI适配器

vSphere连接iSCSI存储配置文档

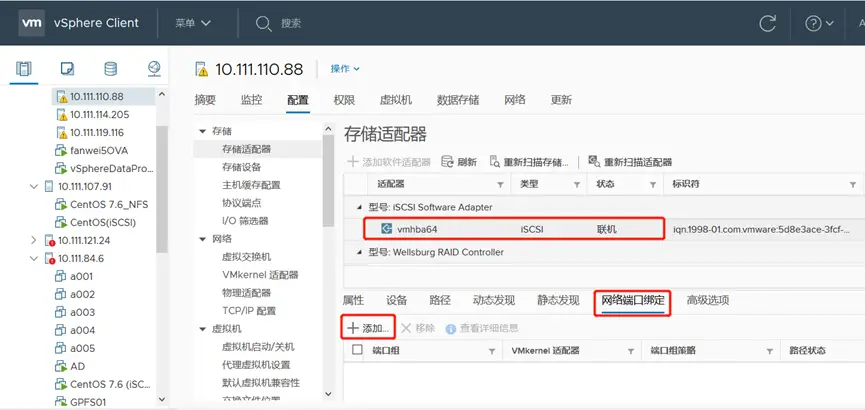

在存储适配器中,点中vmhba64,点击下方的“网络端口绑定“,点击添加

vSphere连接iSCSI存储配置文档

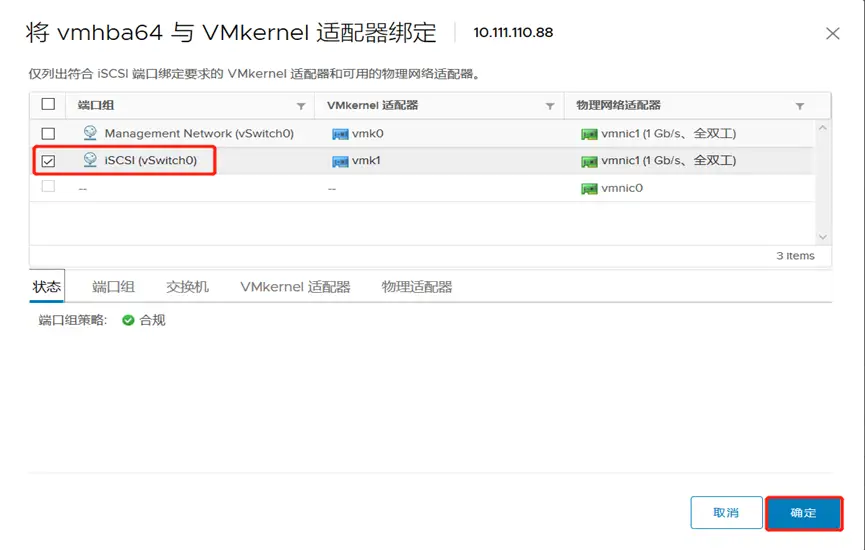

在弹出的对话框中勾选“iSCSI(vSwitch0)端口组,点击确定

vSphere连接iSCSI存储配置文档

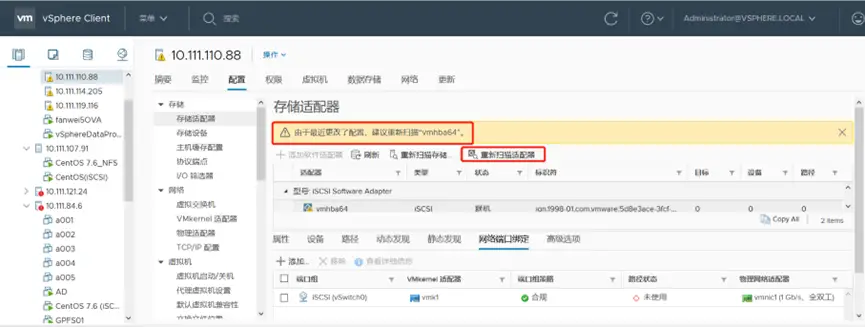

完成后,出现提示,点击“重新扫描适配器”。

vSphere连接iSCSI存储配置文档

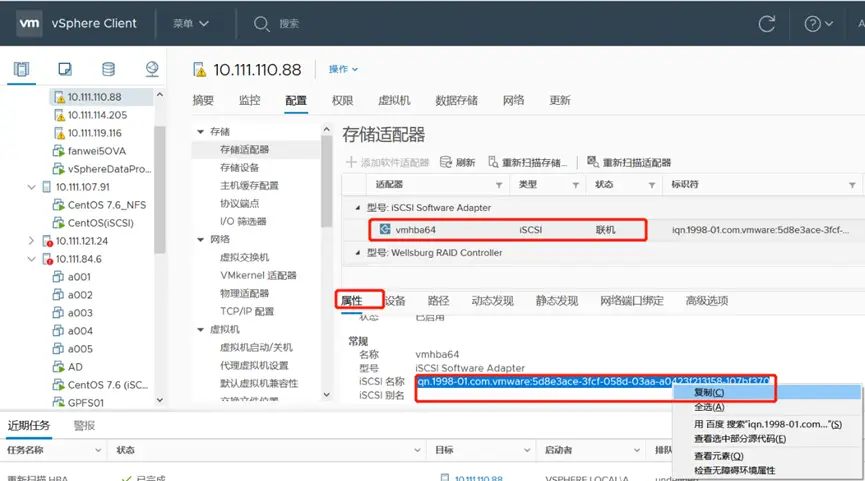

选中iSCSI适配器,点击属性,选中iSCSI名称,右键复制

vSphere连接iSCSI存储配置文档

采用同样的操作,为另外2台vSphere服务器添加iSCSI存储适配器,记录iqn号

3.2.      CentOS7 搭建iSCSI服务器

创建虚拟机

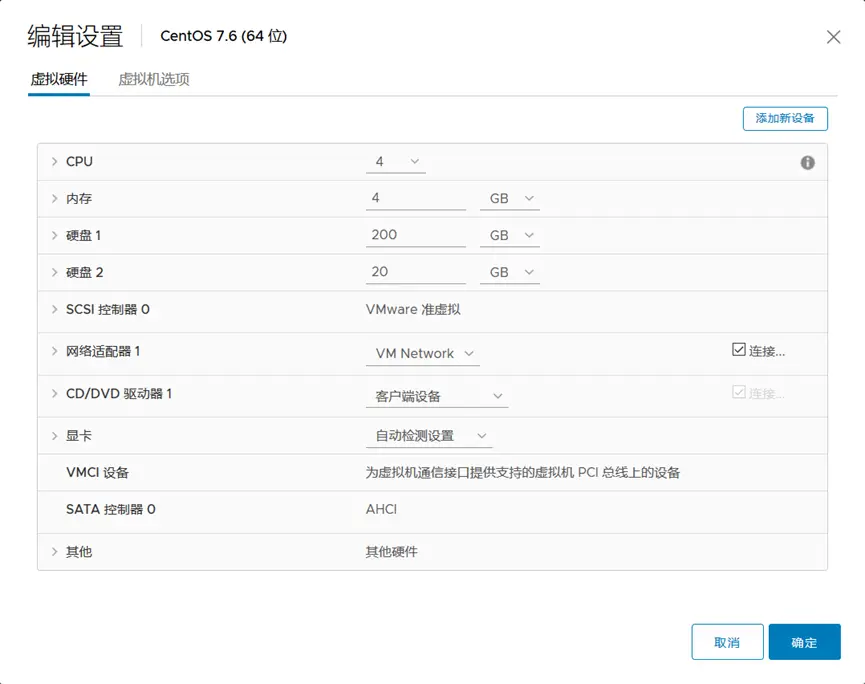

安装一台虚拟服务器,操作系统为CentOS 7.6,添加第二块硬盘,用于做iSCSI映射出去的LUN

vSphere连接iSCSI存储配置文档

配置Linux环境

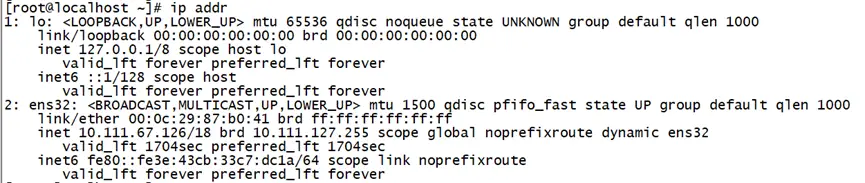

  1. 配置IP,本文采用DHCP,获取到的地址是10.111.67.126
vSphere连接iSCSI存储配置文档

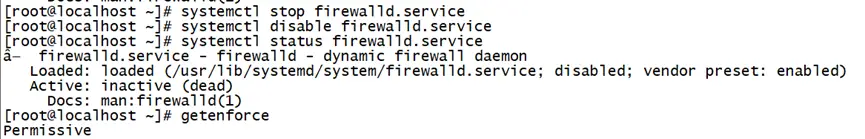

  • 关闭防火墙和selinux
vSphere连接iSCSI存储配置文档
  • 安装iSCSI管理工具targetcli

[root@localhost ~]# yum -y install targetcli

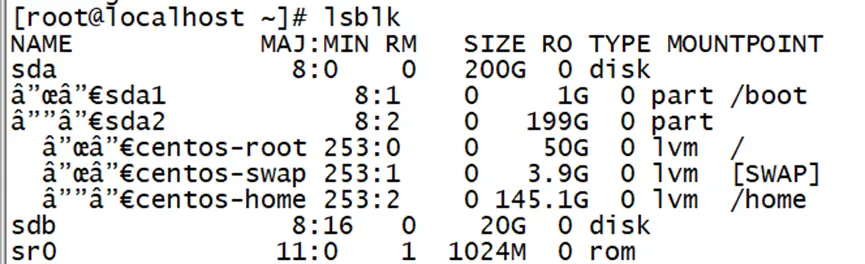

  • 配置ISCSI目标,本文用一块20G虚拟磁盘sdb(无分区,无格式化)
vSphere连接iSCSI存储配置文档

配置iSCSI target

  1. 登入管理界面

[root@node1 ~]# targetcli

  • 创建名为iSCSI1的磁盘映像

/> cd /backstores/block/

/backstores/block> create iSCSI1 /dev/sdb

  • 创建目标iqn

/> cd /iscsi

/iscsi> create iqn.2020-05.com.test:shang

  • 创建luns

/iscsi> cd /iscsi/iqn.2020-05.com.test:shang/tpg1/luns

/iscsi/iqn.20...liu/tpg1/luns> create /backstores/block/iSCSI1

  • 创建acl

/> /cd /iscsi/iqn.2020-05.com.test:shang/tpg1/acls

/iscsi/iqn.20...ang/tpg1/acls> create iqn.1998-01.com.vmware:5d8e3ace-3fcf-058d-03aa-a0423f213158-107bf370

#添加另外2台vSphere主机的iqn到acl中

/iscsi/iqn.20...ang/tpg1/acls> create iqn.1998-01.com.vmware:5eb6bade-940e-7dec-cea0-a0423f213144-5685cada

/iscsi/iqn.20...ang/tpg1/acls> create  iqn.1998-01.com.vmware:5eb6b35e-64ac-db4d-deab-a0423f21312c-37bce7b9

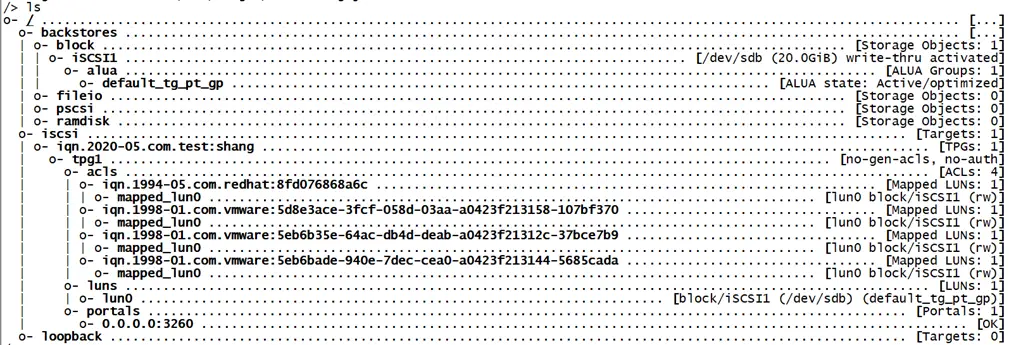

  • 查看配置

/>ls

vSphere连接iSCSI存储配置文档
  1. 保存配置

/> saveconfig

3.3.      配置iSCSI磁盘

3.3.1.          发现iSCSI磁盘

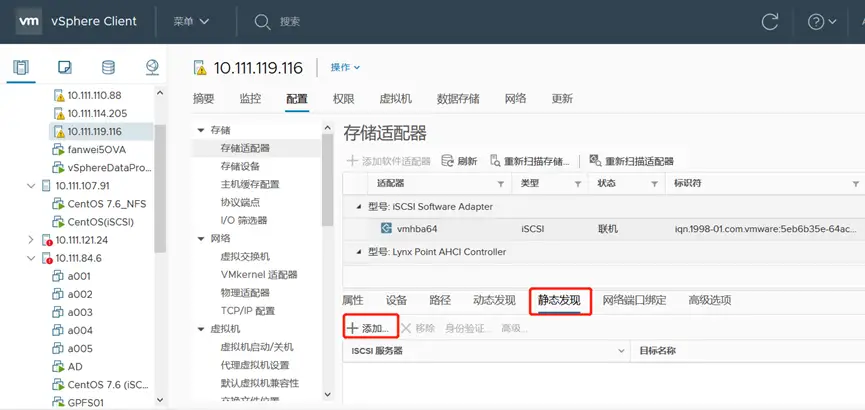

在存储适配器里,点击静态发现,点击添加

vSphere连接iSCSI存储配置文档

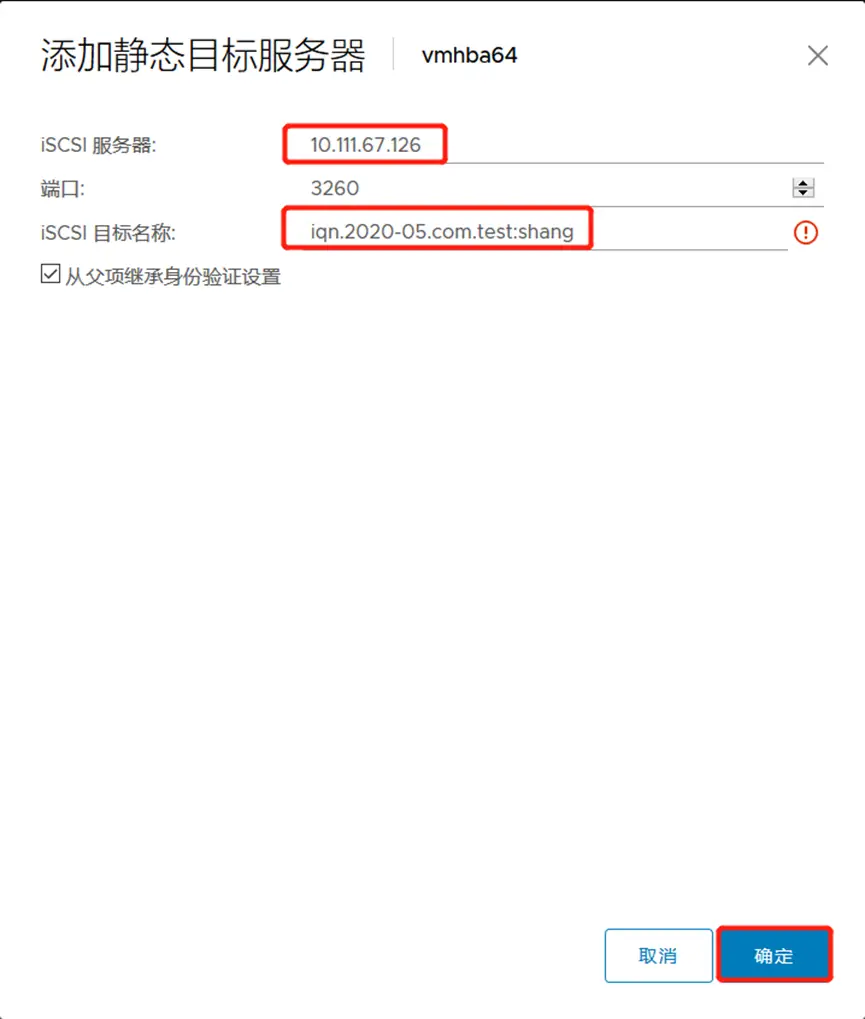

在弹出的对话框中输入iSCSI服务器的IP地址和iqn号,点击确定

vSphere连接iSCSI存储配置文档

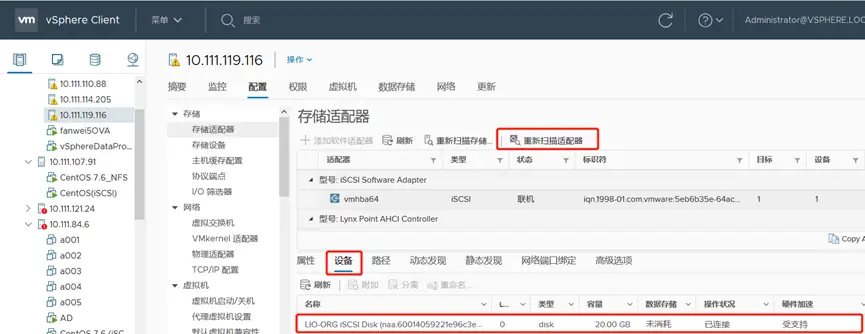

在存储设配器上点击重新扫描适配器,点击下方的设备,我们20GB的iSCSI存储就映射到vSphere主机上了。

vSphere连接iSCSI存储配置文档

3.3.2.          新建datastore

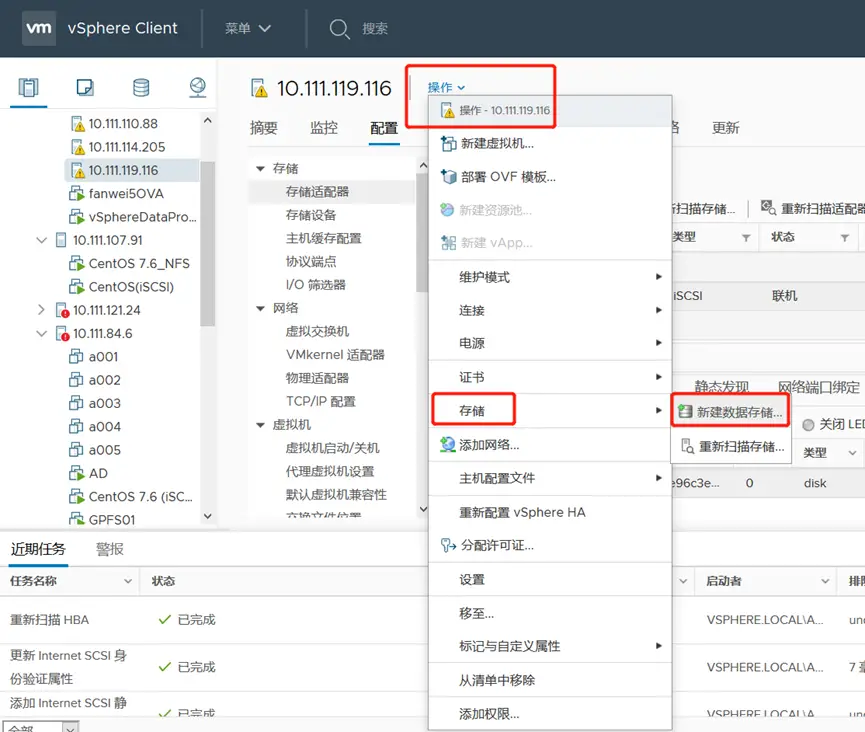

点击操作->存储->新建数据存储

vSphere连接iSCSI存储配置文档

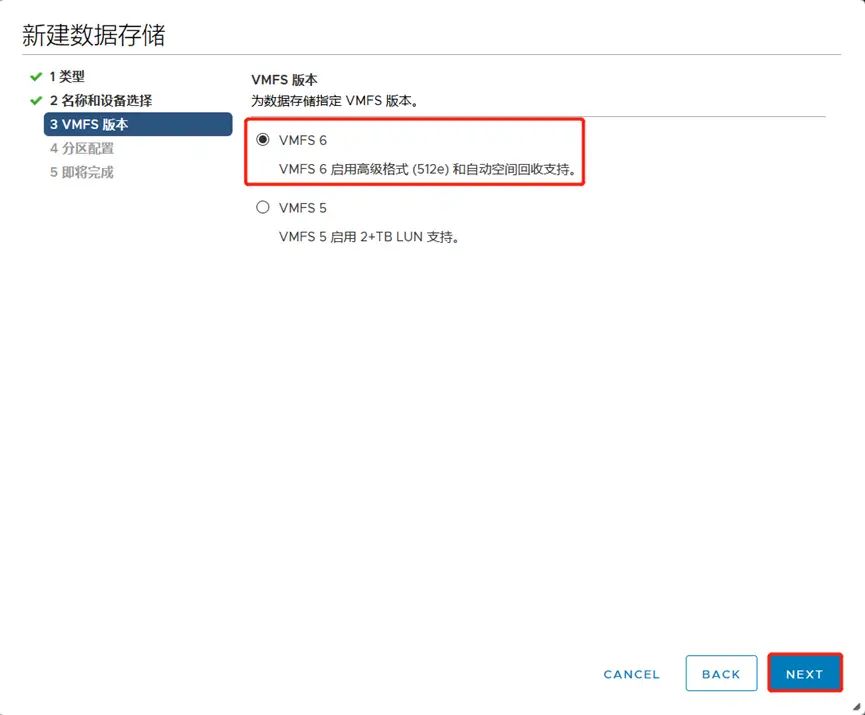

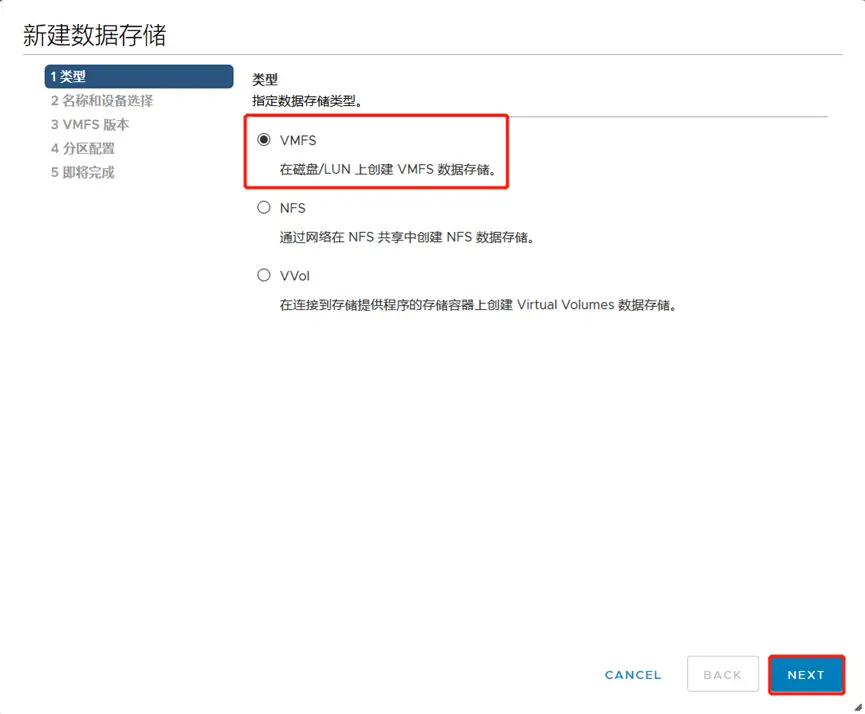

在弹出的对话框中,选中“VMFS”,点击NEXT

vSphere连接iSCSI存储配置文档

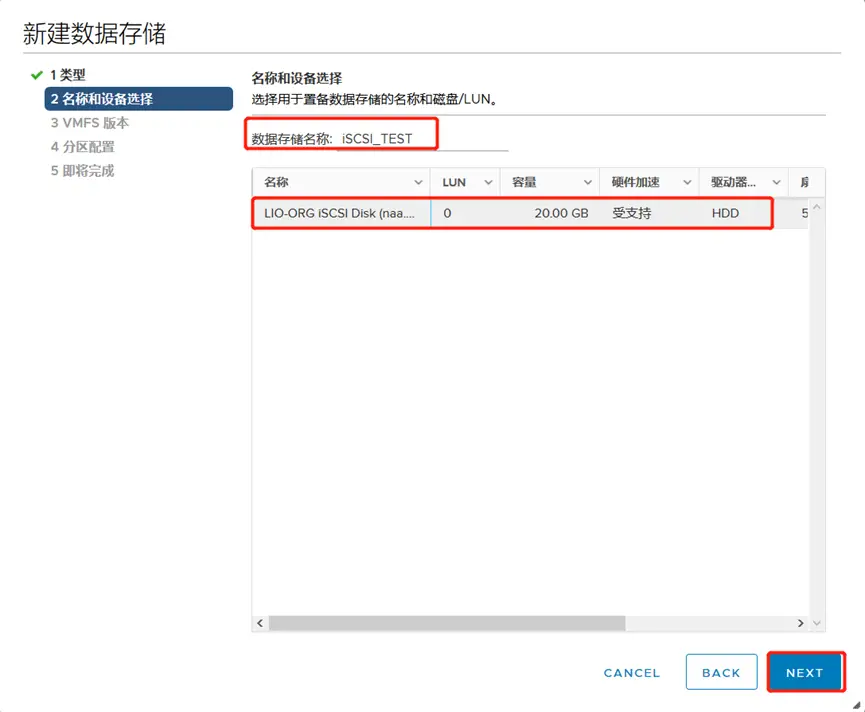

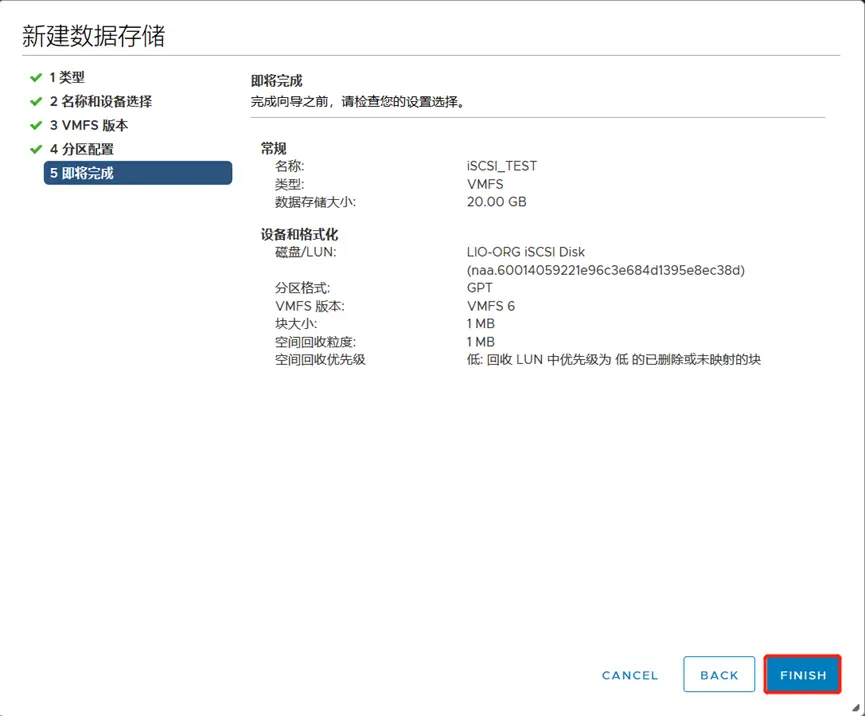

选中20GB的存储,修改datastore的名字为“iSCSI_TEST”,方便区分,点击NEXT,然后一路NEXT完成配置。

vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档

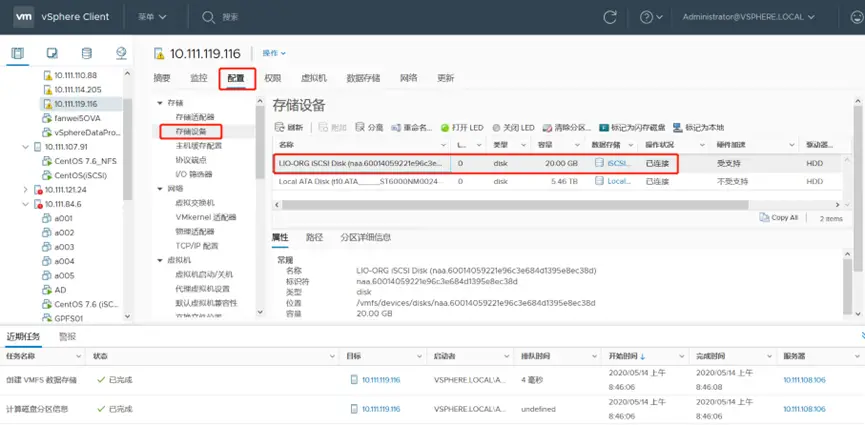

在存储设备中,可以看到此datastore

vSphere连接iSCSI存储配置文档

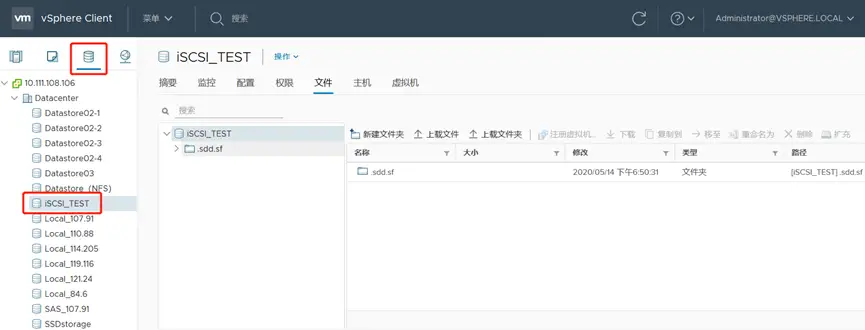

在集群的存储中,也可以看到iSCSI_TEST的存储。

vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档

在另外2台vSphere服务器上,执行连接iSCSI存储的操作,连接后无需执行添加datastore的操作(因为前面一台vSphere服务器已经格式化成VMFS格式,后面的直接可以使用)。

至此,iSCSI服务器连接完成,可以共享给3台vSphere服务器使用。

3.4.      验证iSCSI共享存储

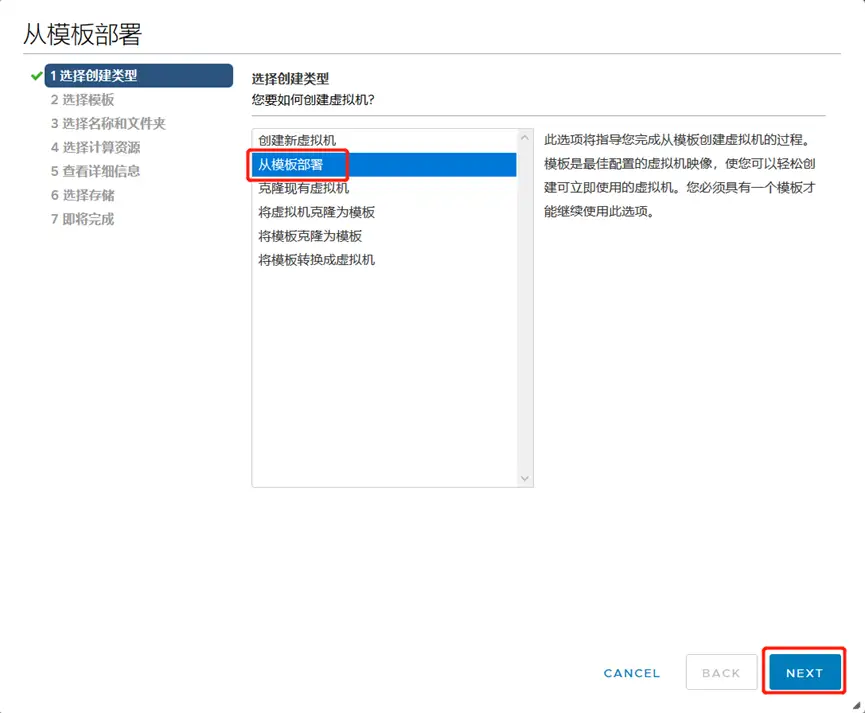

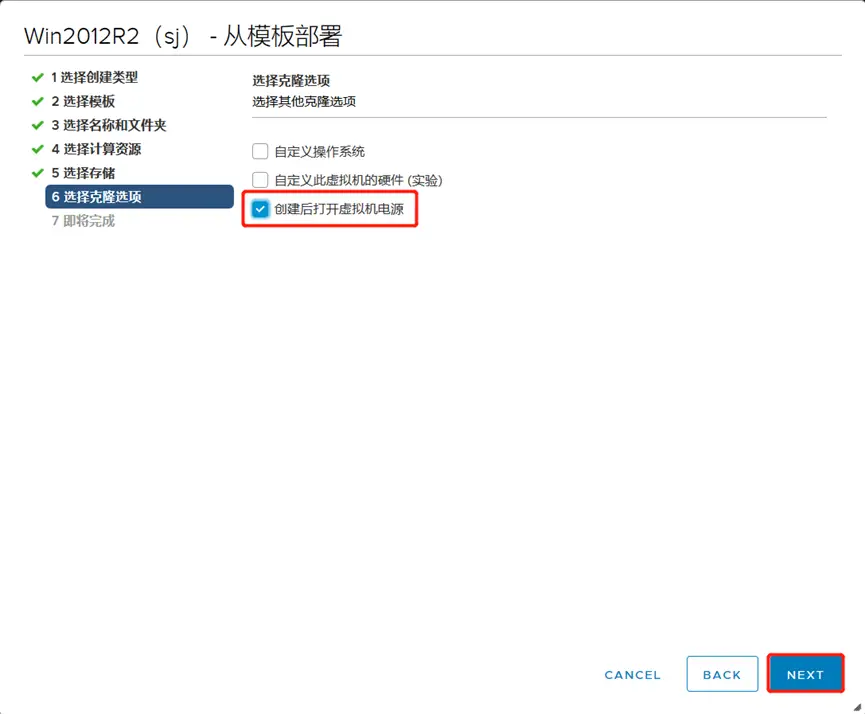

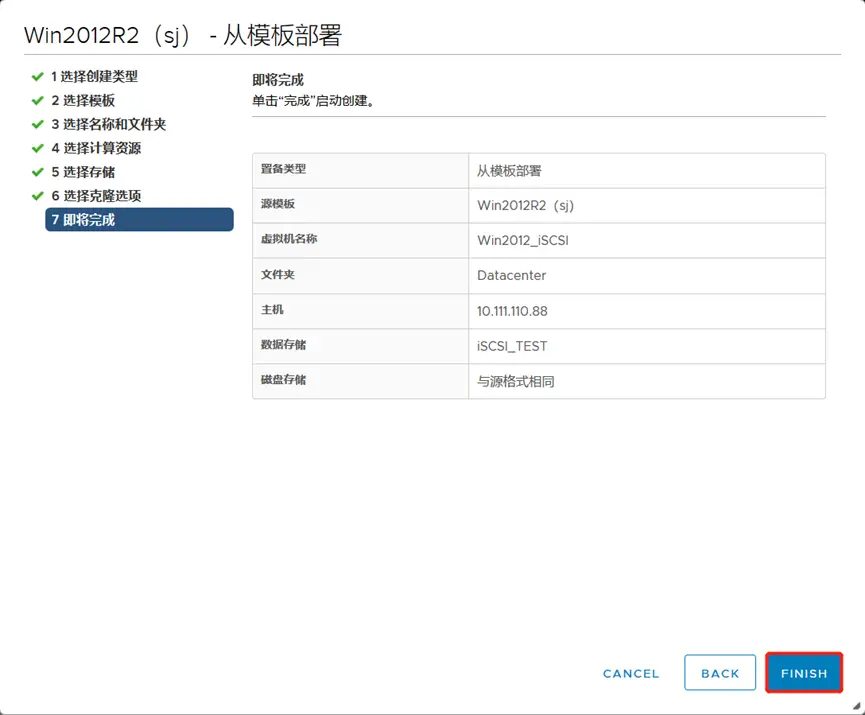

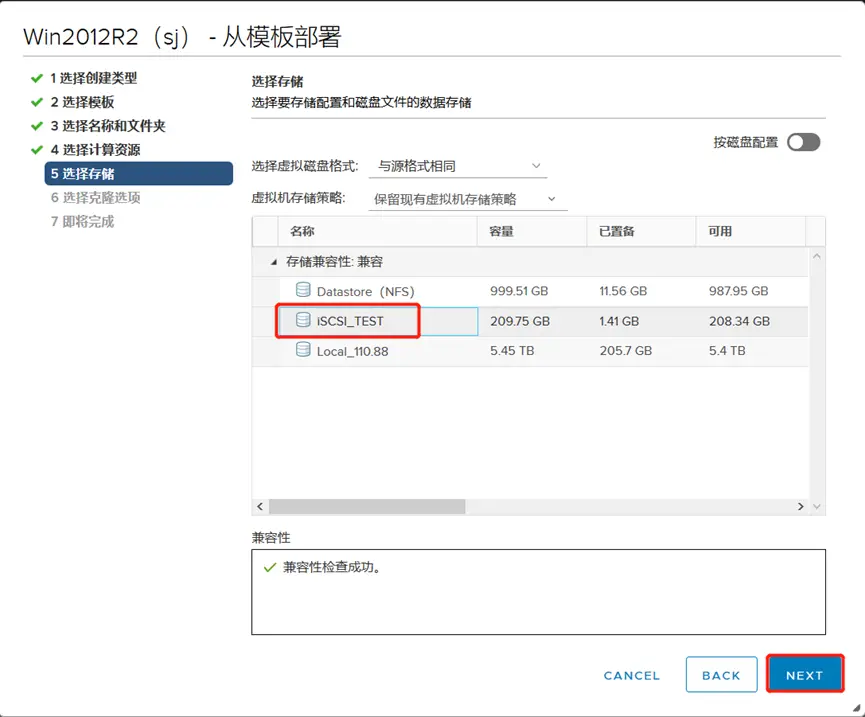

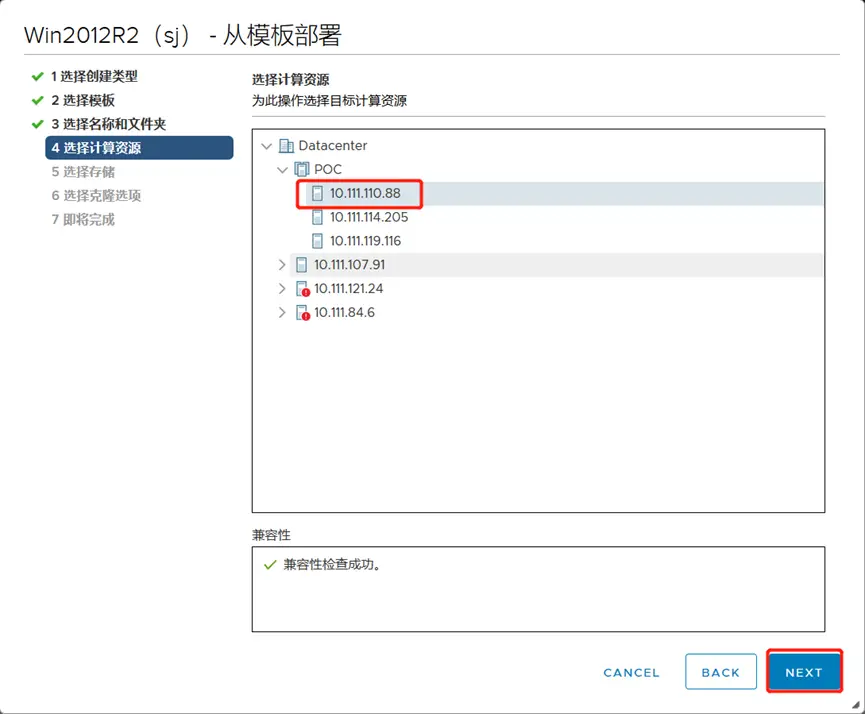

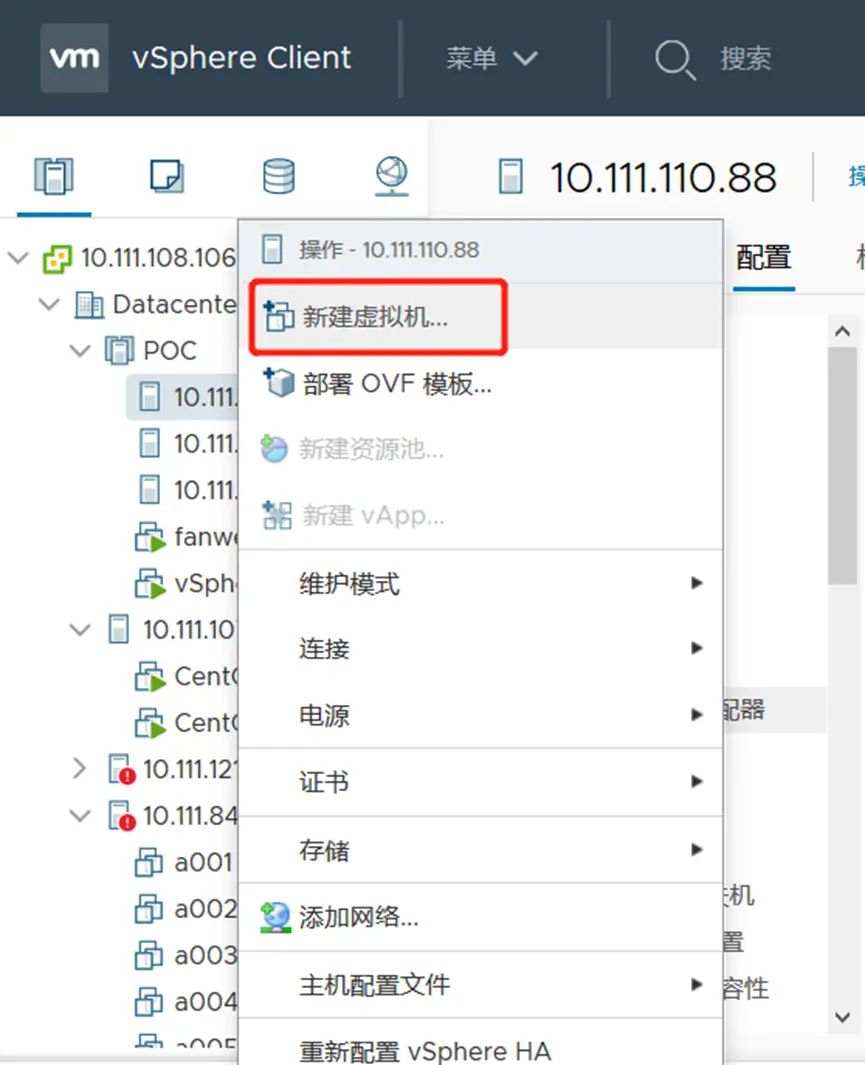

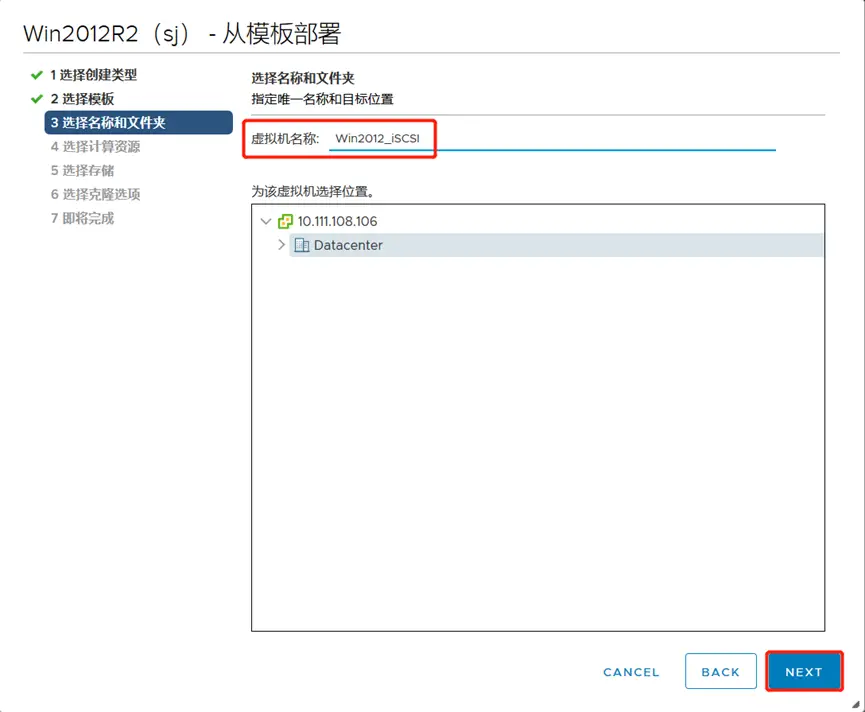

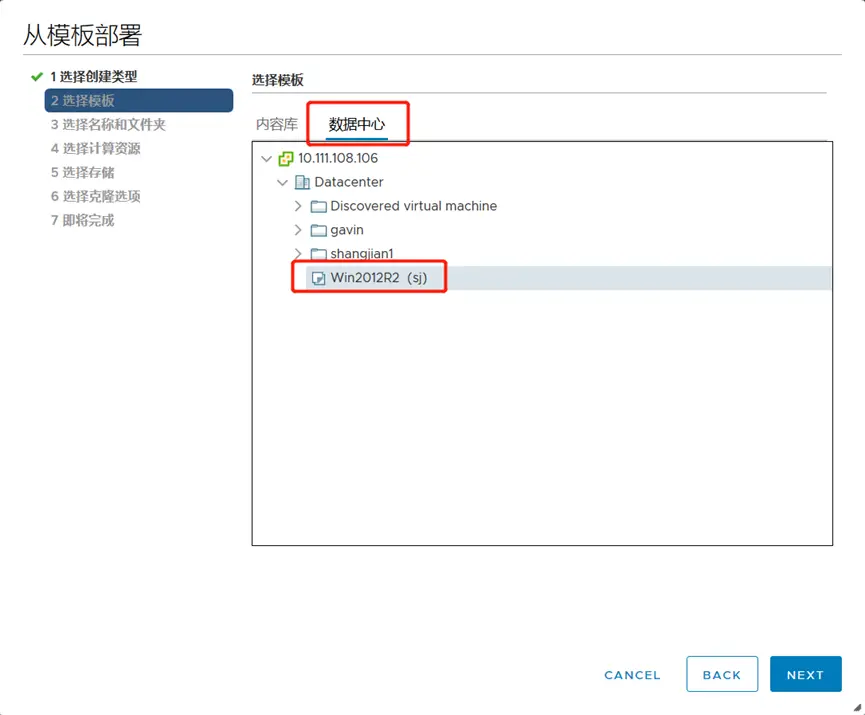

3.4.1.          在共享的集群中创建虚拟机

vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档
vSphere连接iSCSI存储配置文档

3.4.2.          测试虚拟机在集群中迁移

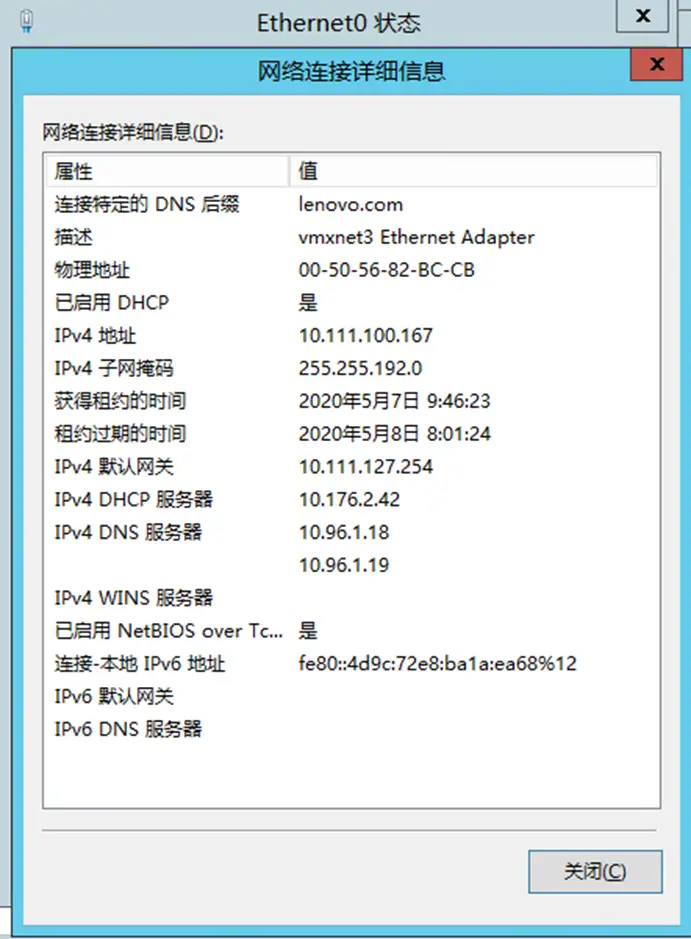

观察虚拟机IP地址

vSphere连接iSCSI存储配置文档

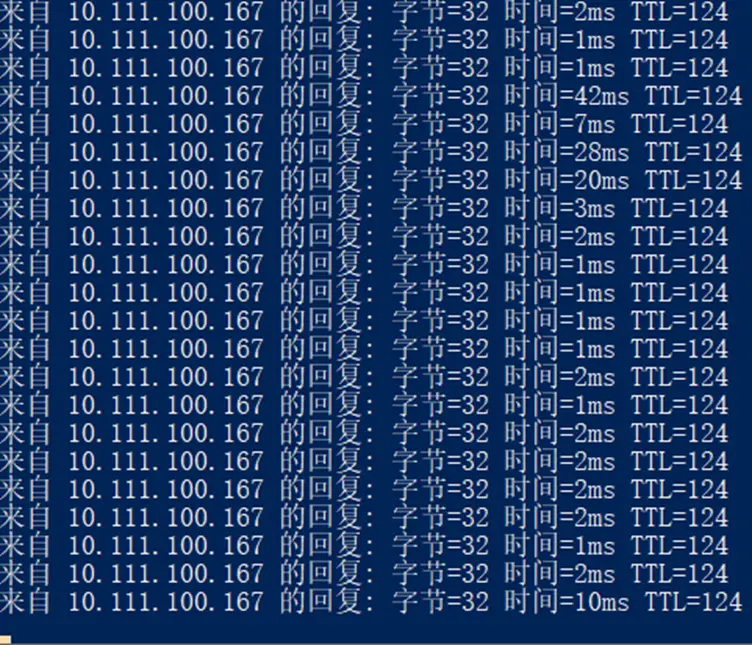

在客户端ping 虚拟机IP地址

vSphere连接iSCSI存储配置文档

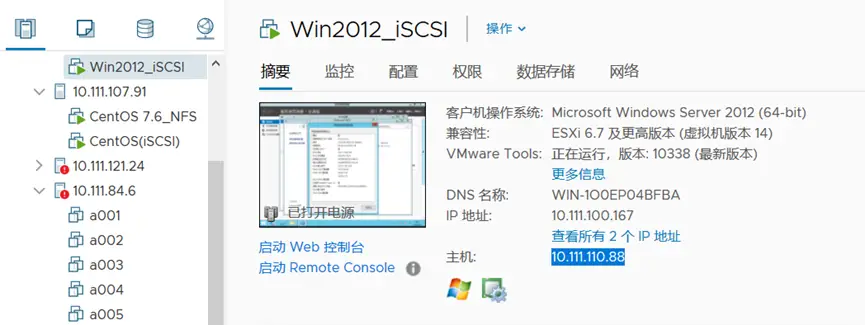

观察虚拟机现在所处的vSphere主机,现在所在的主机在10.111.110.88上。

vSphere连接iSCSI存储配置文档

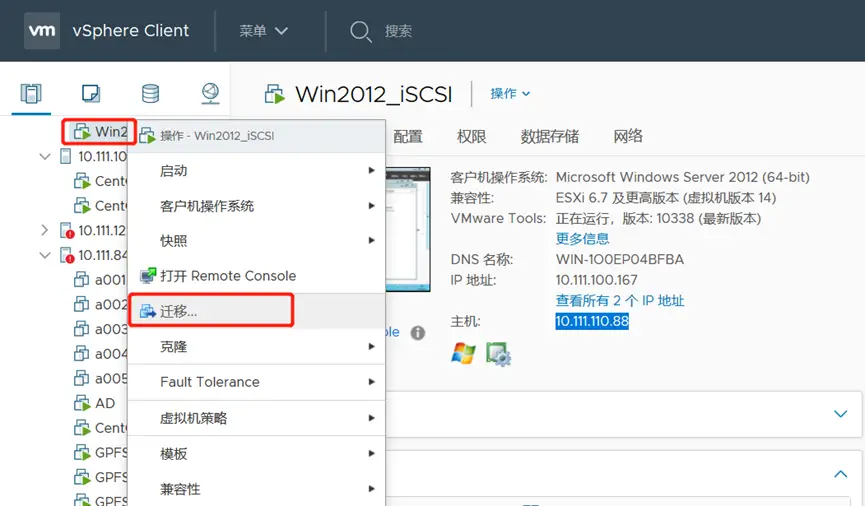

在虚拟机上点击右键,选择迁移

vSphere连接iSCSI存储配置文档

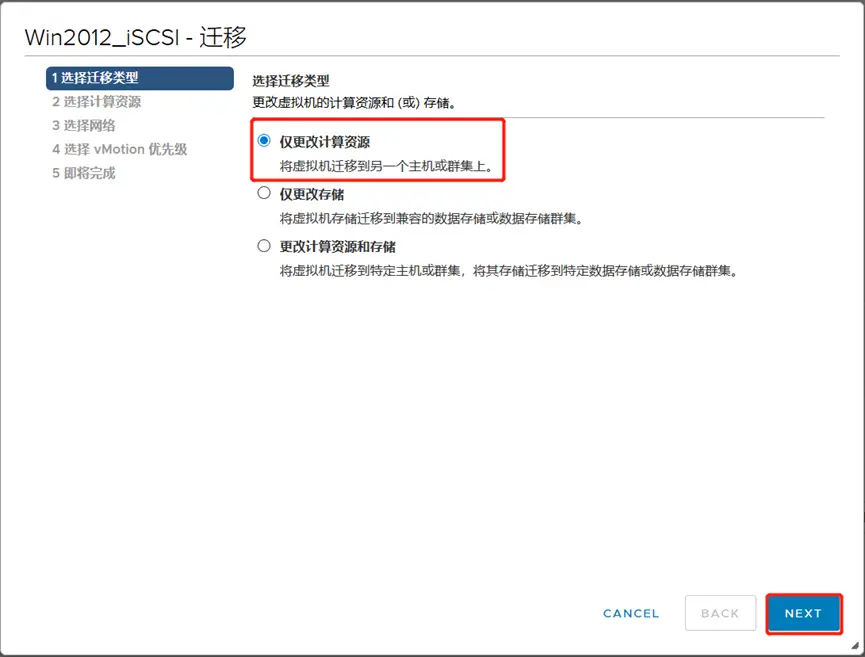

在弹出的对话框中选中“仅更改计算资源

vSphere连接iSCSI存储配置文档

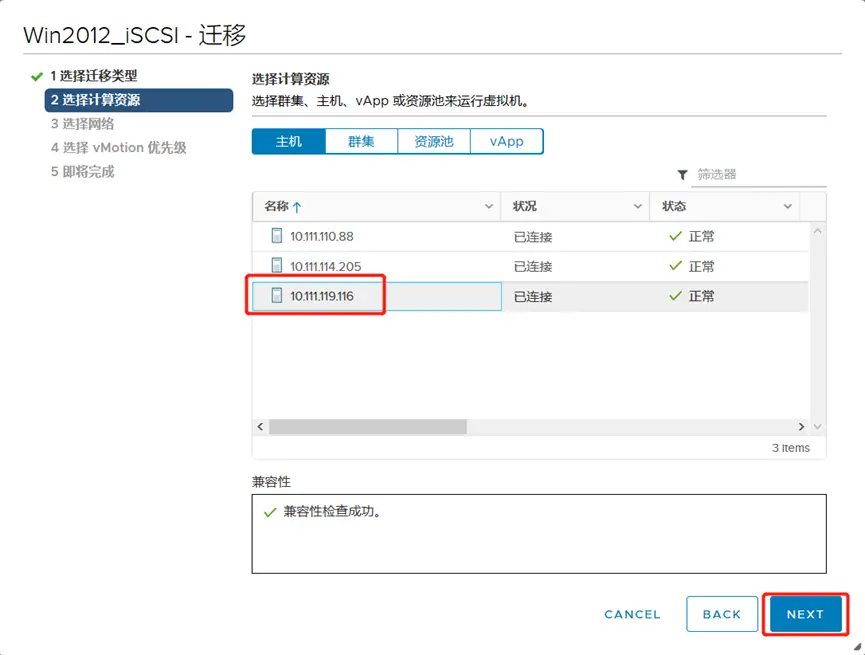

选中需要迁移到的vSphere主机,本次我们迁移到10.111.119.116,点击NEXT

vSphere连接iSCSI存储配置文档

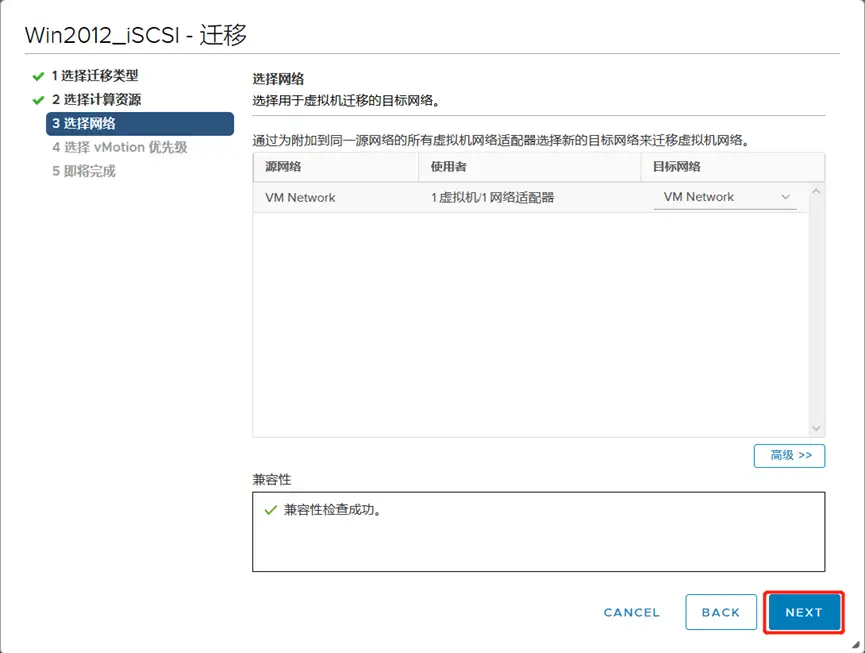

选择迁移需要的网络,点击NEXT

vSphere连接iSCSI存储配置文档

选择迁移的优先级,点击NEXT

vSphere连接iSCSI存储配置文档

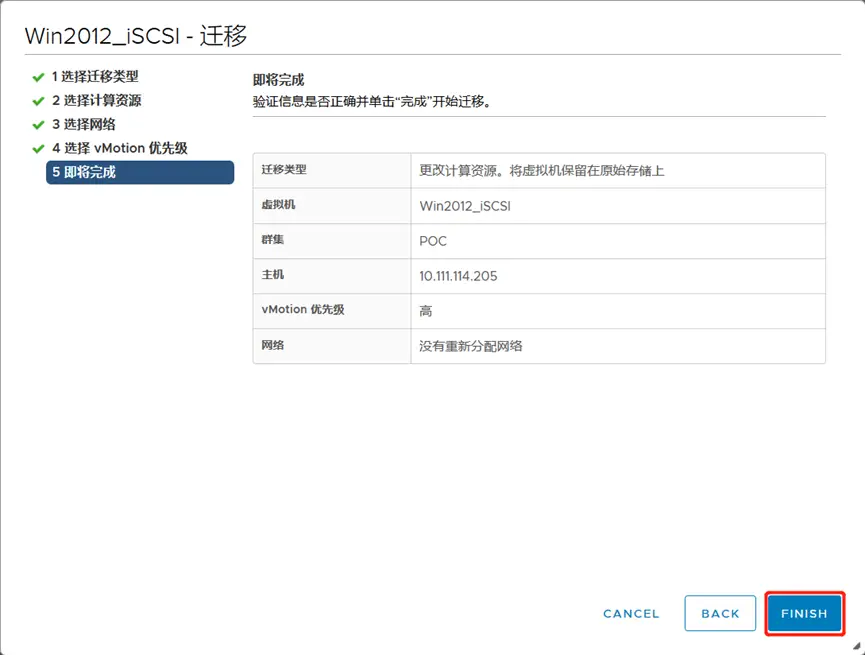

检查配置,无错误点击FINISH

vSphere连接iSCSI存储配置文档

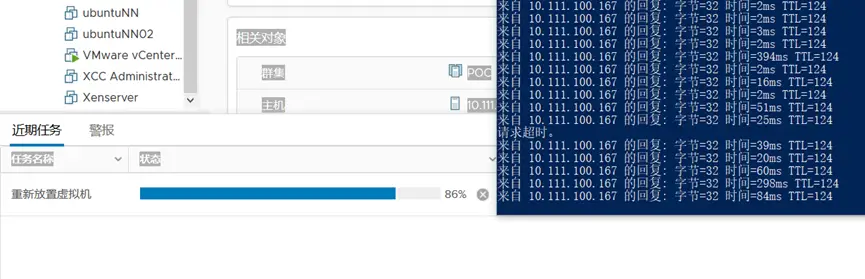

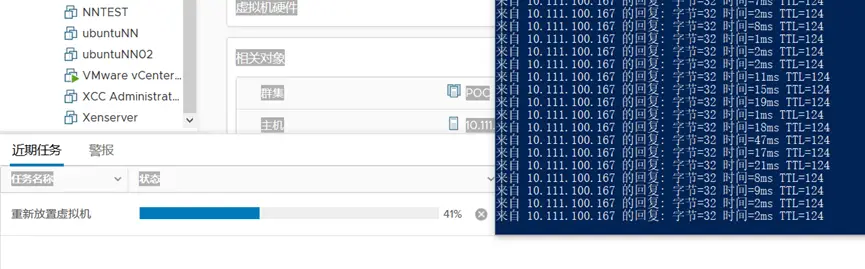

观察ping的状态

vSphere连接iSCSI存储配置文档

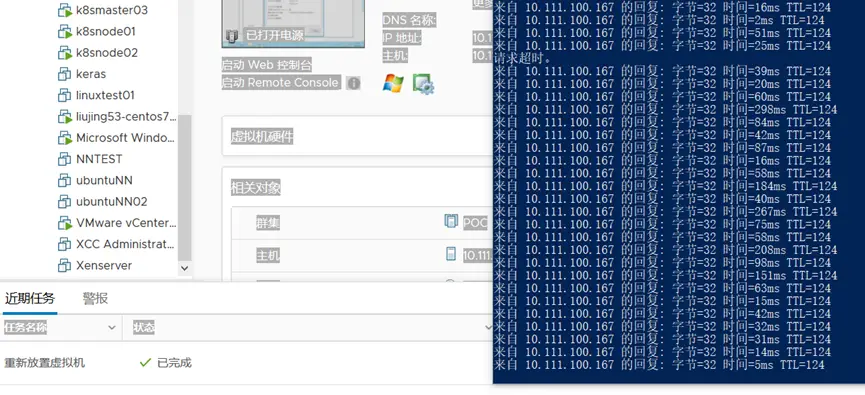

在完成迁移前观察到有1各ping包的丢失,但是虚拟机可以正常运行。

vSphere连接iSCSI存储配置文档

迁移完成。

vSphere连接iSCSI存储配置文档

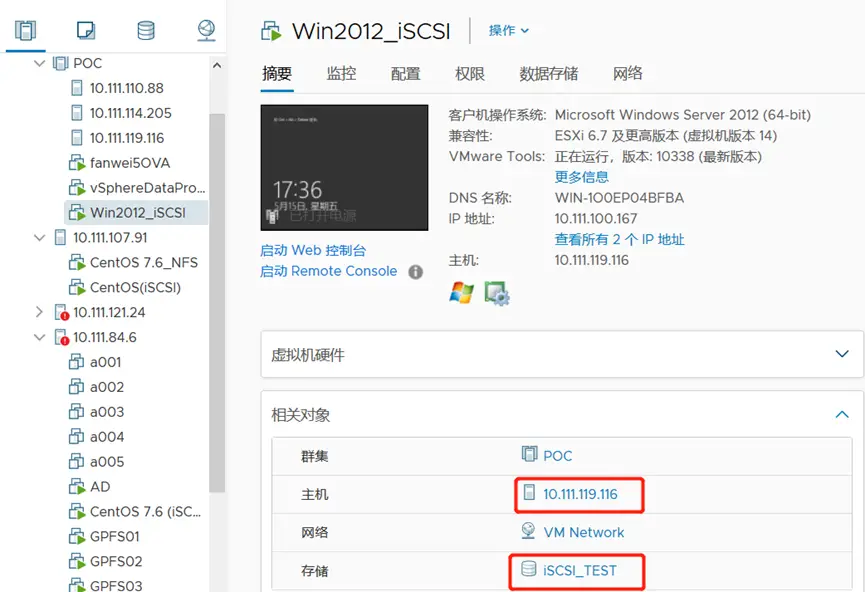

观察虚拟机,发现已经在10.111.119.116上了。

vSphere连接iSCSI存储配置文档

4.   备注

注意:本次操作是用iSCSI服务器模拟的存储,在实际操作连接存储时,还会涉及到vSphere服务器采用不同的网络接口,配置存储多路径等问题。
